紙板+木片+供膠+視覺+印刷+貼合設備
開發動機 : ( 產品 : 16格 型錄 )
1) 人工上膠，速度慢 ，共要 塗膠 16 個位置
塗膠厚度要均勻，範圍有限制
2) 貼合木片，位置要準確
毎片木片還要加壓防止翹曲，共16處
3) 生產速度慢，需投入大量人力
品質要求較高，浪費時間、人力 與 金錢
元件 ( 紙板+木片+膠水 )

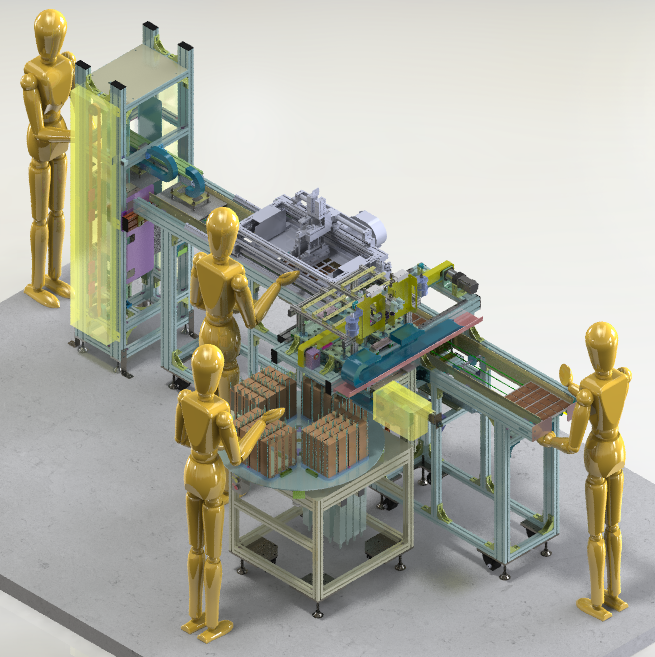

動作說明 : ( 生產週期 : 約 20 秒/面 )
1) 補充 木片、紙板、膠水
2) a) 送紙機 : 送出紙板 > 前段輸送機 : 將紙板移至塗膠區
視覺CCD : 補正紙板印刷誤差 > 印刷機 : 自動上膠
b) 木片儲料機 : 供給木片 > 木片移載機 : 加壓貼合木片
3) 後段輸送機 : 將紙板排出 > 人員取區
4) 設備 投入人員 約 2人
a) 收料 1人 b) 補料 1 人
.png)

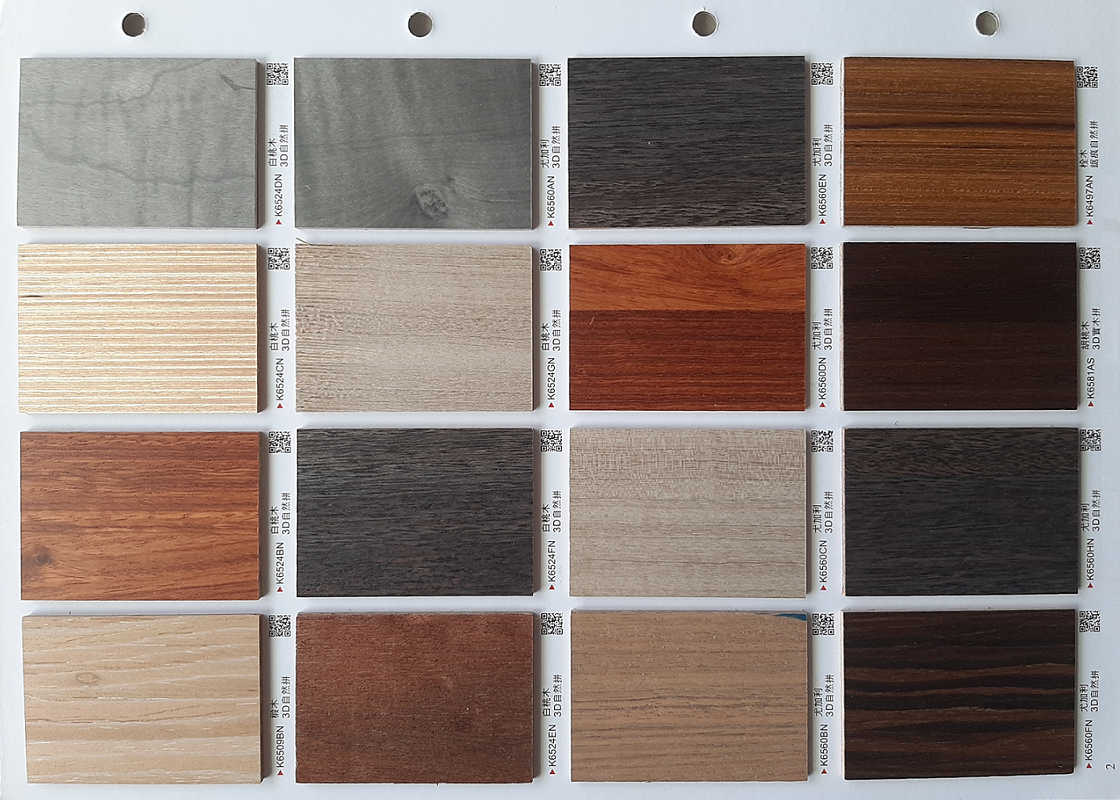

貼合後產品
1) 產品有 正、反面 兩頁
2) 每頁有 16 格 木片 ( 註 : 木片格數，可評估訂製開發 )
3) 每格木片紋理，以投木片入儲料區擺放位置決定

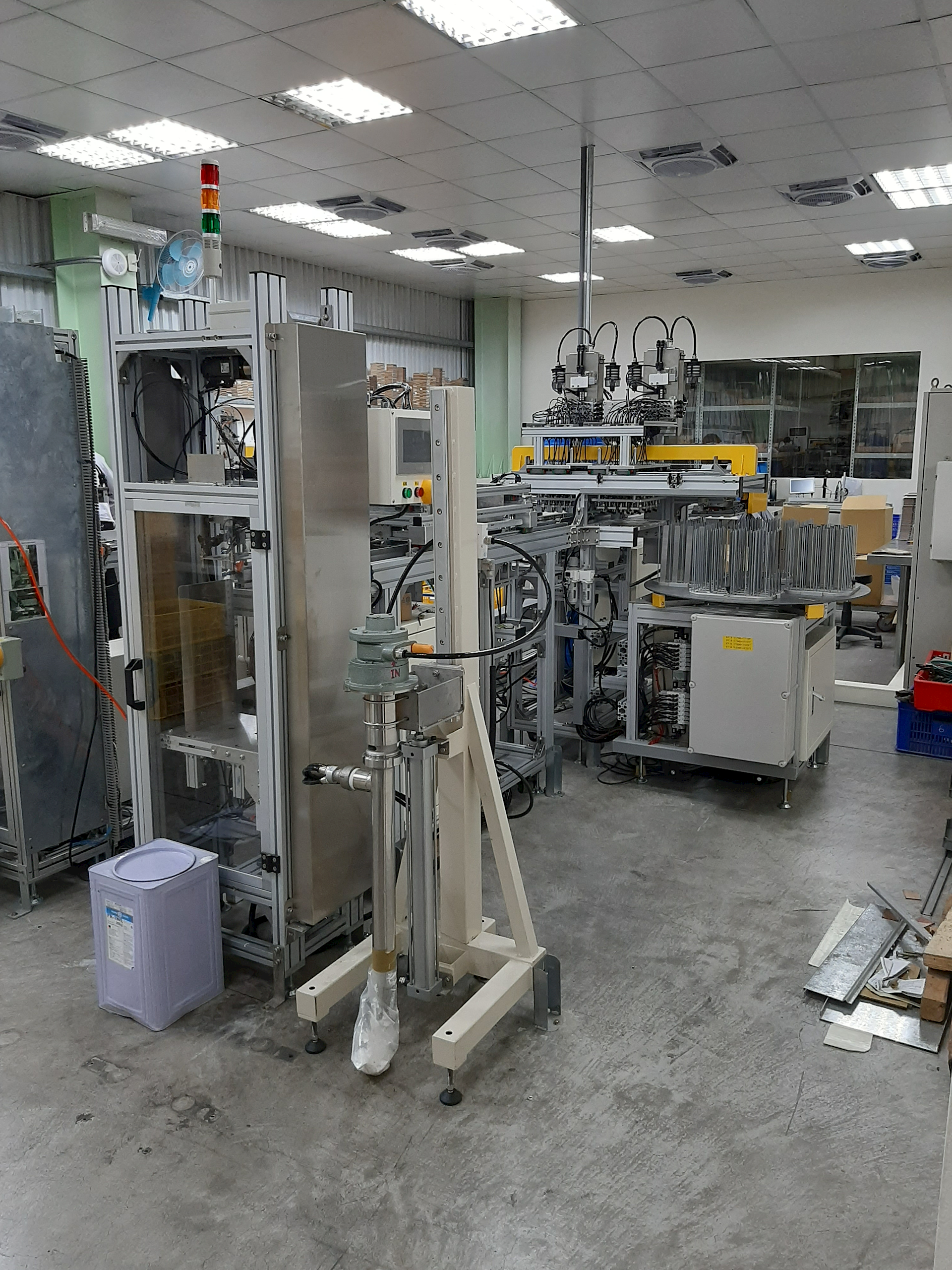

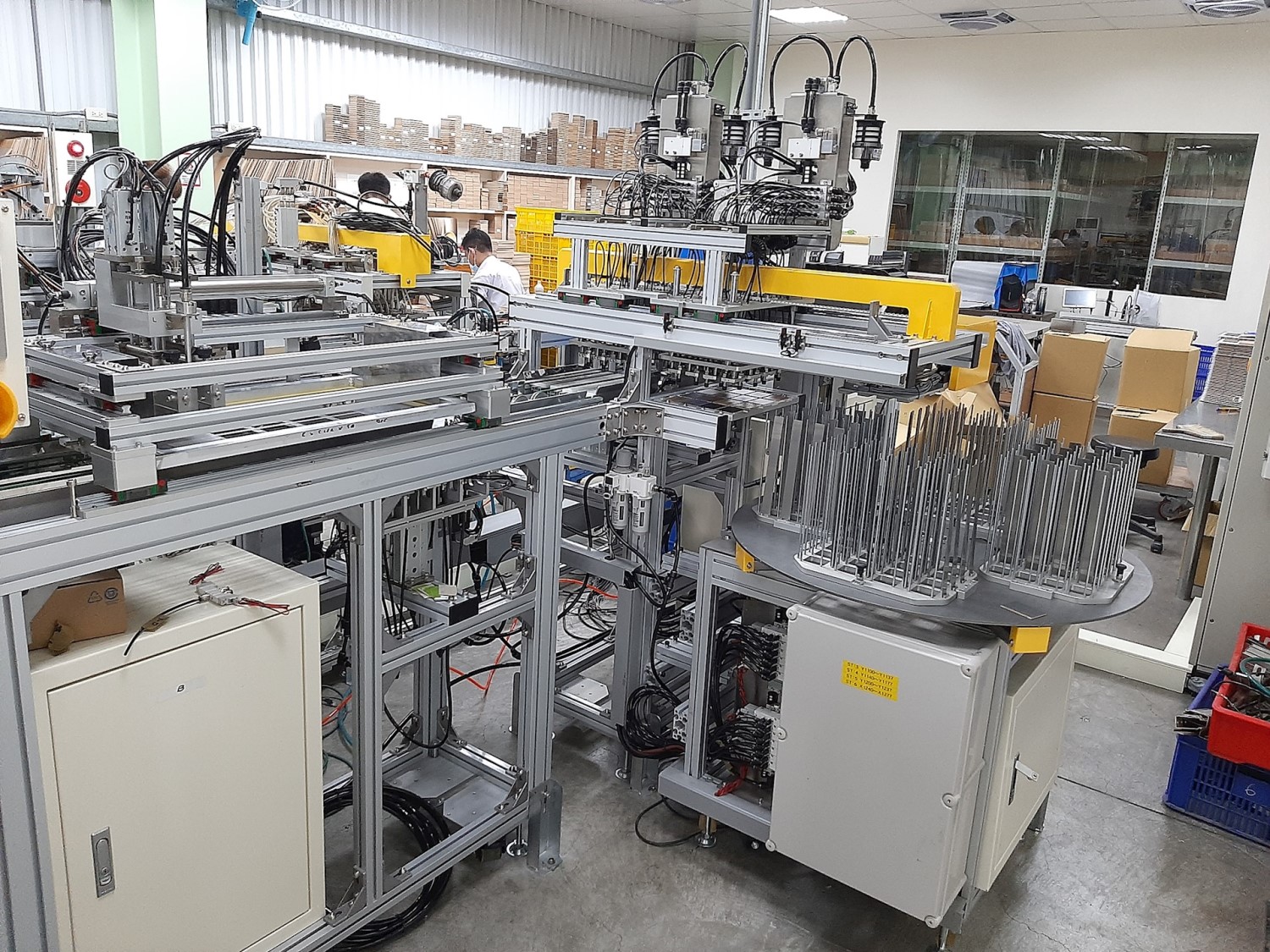

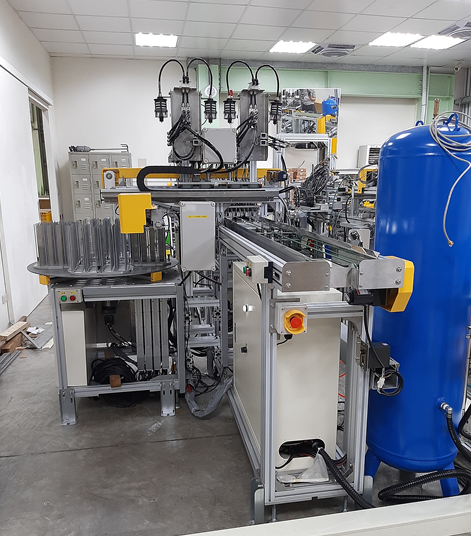

施工照片
.png)
